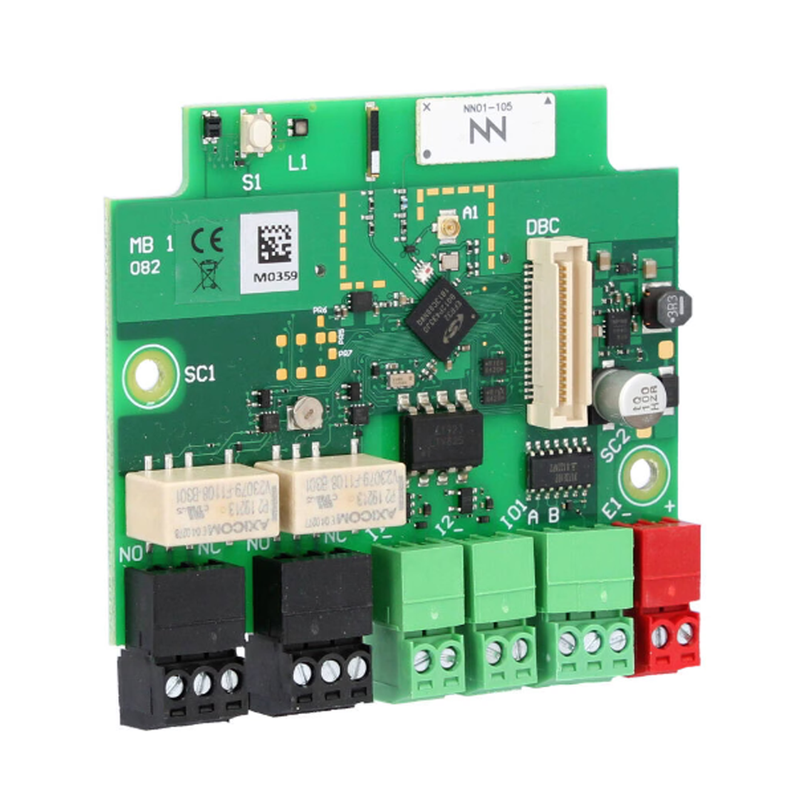

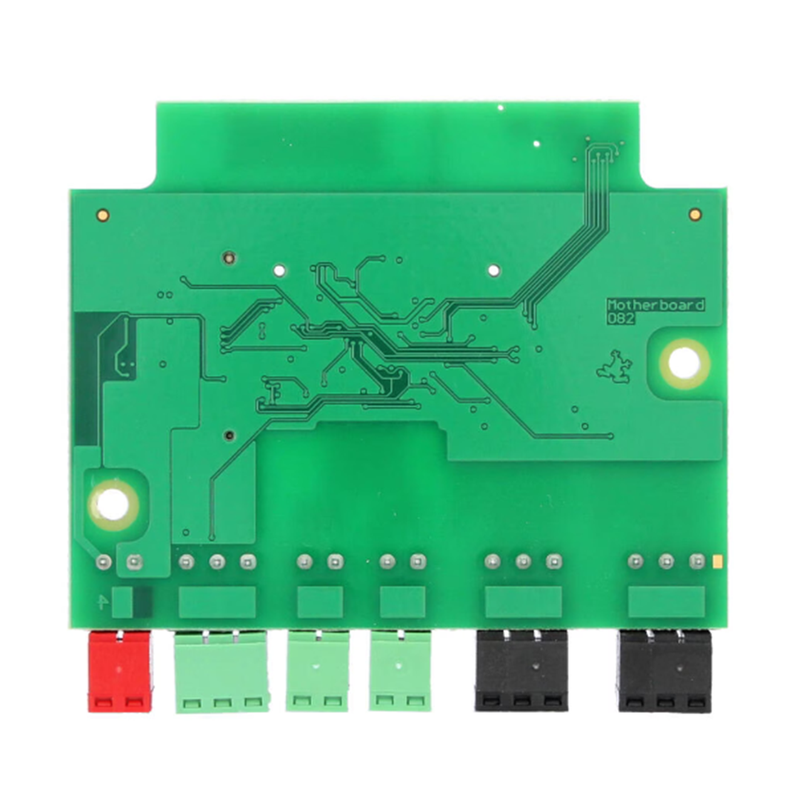

smartloxx Steuereinheit multiControl zur Scharf-Unscharf-Schaltung EMA Jablotron 100+

Steuereinheit zur Koppelung von Smartloxx Z1 Schließzylindern mit dem Alarmsystem Jablotron 100+

Mit dieser Steuereinheit sind folgende Konfigurationen möglich: Fernfreigabe des Zylinders durch Alarmsystem, Remote Sperrfunktion des Zylinders durch Alarmsystem, Scharf-/Unscharf Zustandsrückmeldung und statischen Scharfschaltbefehl, sowie Scharf-/Unscharf Zustandsrückmeldung und Impuls - Scharfschaltbefehl.

Durch die unterschiedlich konfigurierbaren Funktionen können nutzungsspezifische Anwendungsarten realisiert werden, egal ob kombinierte Scharf-Unscharfschaltung mit Zutritt (Blockschlossfunktion) oder mit Sperrfunktion wie mit einem Sperrelement, aber ohne weitere Zusatzkomponenten.

An der MultiControl Empfangseinheit können über den Microschalter bis zu 10 Z1-Zylinder angelernt werden.

Die MultiControl Auswerteeinheit kann je nach Modus-Auswahl als Auswerteeinheit (EMA) zur Anbindung an die JABLOTRON 100+ Einbruchmeldeanlage, als Steuergerät zum Anschluss an Türöffner und weiteren schaltbaren Anlagen betrieben werden.



Merkmale

• Remote Freigabe an Zylinder
• Remote Sperre an Zylinder (Sperrelementfunktion ohne Zusatzkomponenten)
• EMA Scharf/Unscharf mit Zustandsübermittlung an Zylinder



Technische Daten

• Kommunikation: drahtlose Funkverbindung, MIFARE, 868 MHz, RS485
• Anschlüsse: 2x Eingang (Optokoppler), 2x Ausgang (bistabile Wechselrelais 48 V, 2 A), 1x RS485, 1x Energieversorgung, 1x Erweiterungsport
• Stromversorgung: Netzteil 5–24 V DC, EMA; Netzteil 5–24 V DC, Netzteil
• Betriebstemperatur: -20 °C bis +65 °C
• Luftfeuchtigkeit: < 90 %, nicht kondensierend
• Abmessungen (LxBxH): 120 x 101 x 39 mm

Lieferumfang

• 1x smartloxx Steuereinheit multiControl zur Scharf-Unscharf-Schaltung EMA Jablotron 100+
